一、型鋼切割生產線概況
1、該機為H型鋼切割線,在鋼結構,裝配式建筑中廣泛應用。
2、該機搭載多軸聯動的型鋼切割NC控制系統,可直接生成切割代碼,仿真操作,節點展開,超長型材分拆開,型材優化等。
3、適用于定制各種H型鋼,槽鋼,角鋼,工字鋼,球扁鋼的三維切割。
4、支持TEKLA鋼結構軟件3維建模數據文件導入。
5、支持AUTOCAD3維建模軟件文件程序?qū)搿?/span>
6、軌跡路徑自動優化處理。
7、TEKLA軟件導出NC文件后批量代碼轉化。
8、3D鋼構件預覽。
9、構件套排優化處理。
10、支持各種搭接形式的坡口切割。
11、激光視覺掃描,位置糾偏。
12、割槍防碰撞設計。
13、精細孔切割。
14、智能劃線打標。
二、型鋼切割生產線技術參數
1、型號:MCUT-600/1000/1250 可選
2、有效切割腹板尺寸:腹板寬度100-600mm,100-1000mm,100-1250mm;
3、有效切割翼板尺寸:翼板寬度100-300mm,100-500mm,100-600mm;
4、支持型鋼長度:2-12米;
5、支持單根型鋼重量:6T;
6、定位精度:0.20mm;
7、空行速度:12m/min ;
8、切割速度:根據材料厚度, 3-9m/min參考;
9、可選切割模式:火焰,或等離子
10、結構形式:標準單機形式,生產線形式(定制);
10、參考占地:5000mmX30000mm。

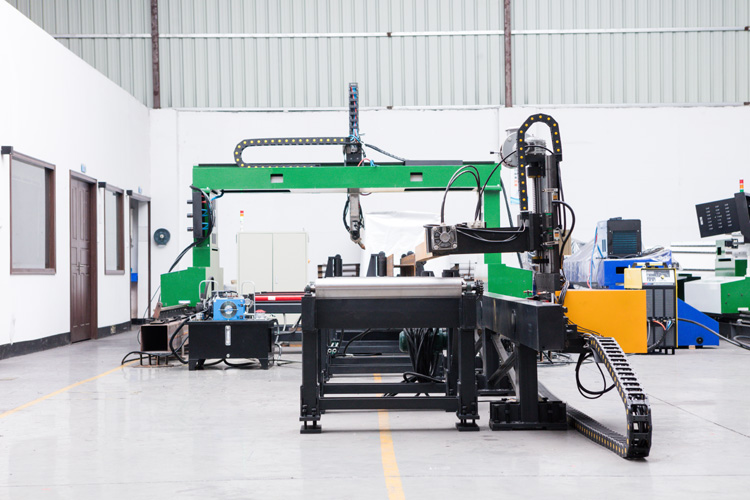

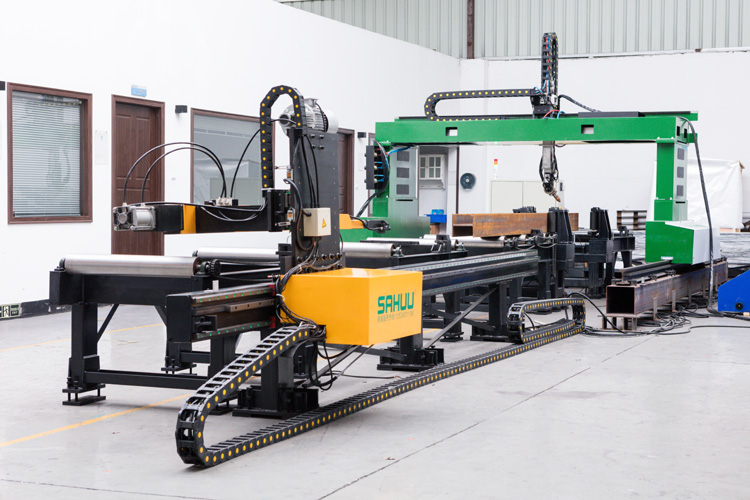

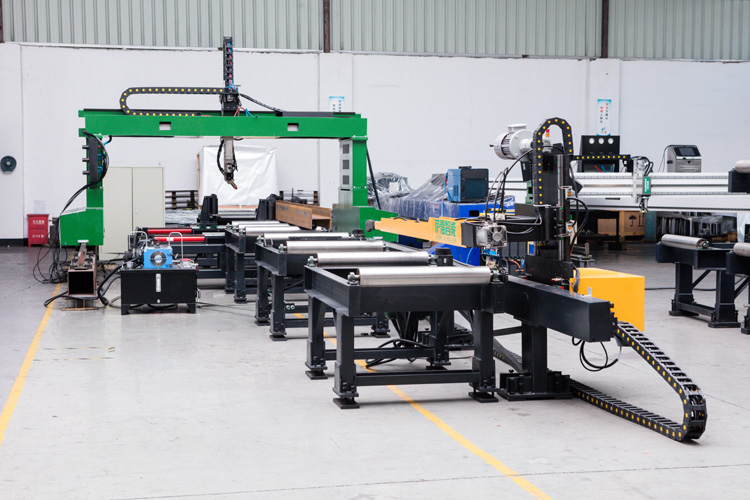

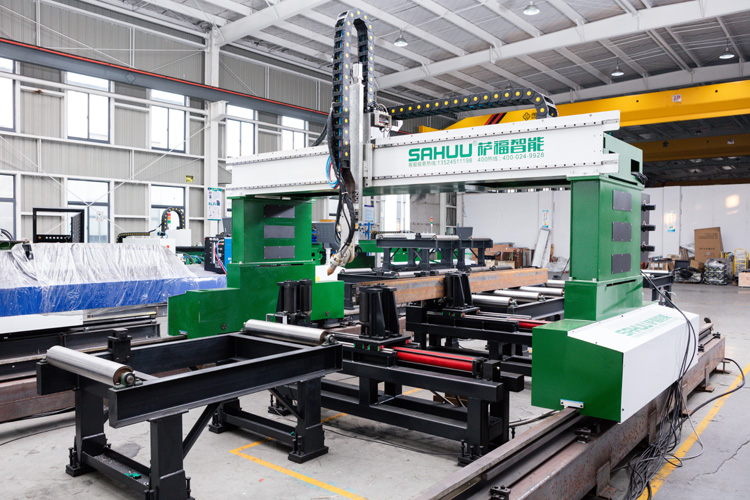

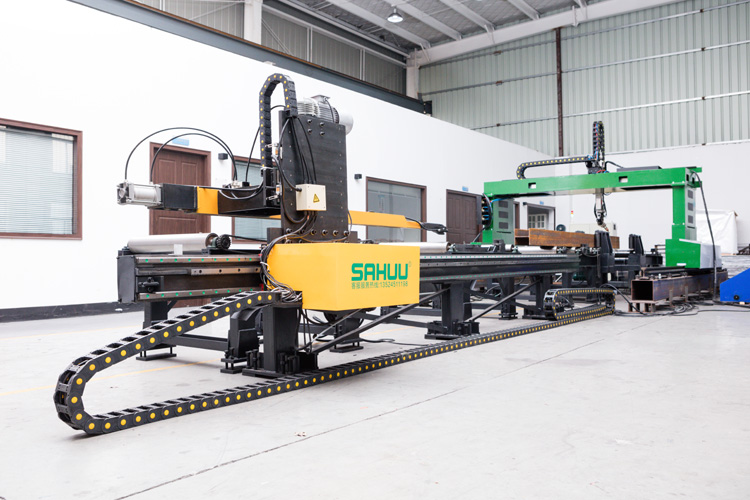

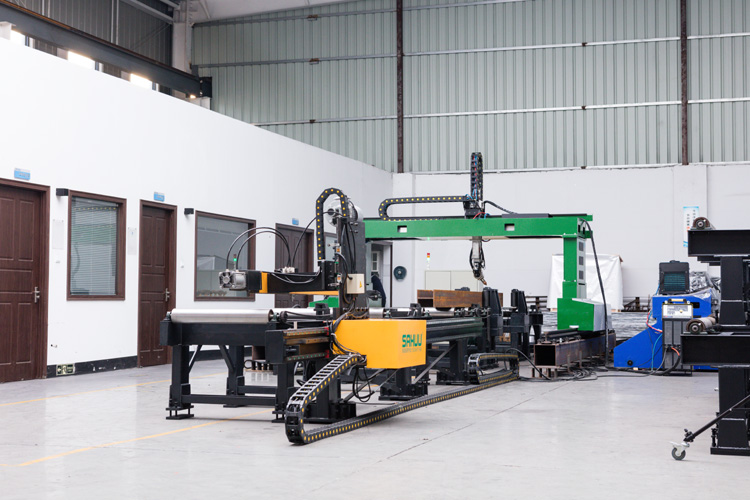

三、常規型鋼切割線實例
